LÄNGSNAHTSCHWEISSMASCHINE (LÄNGSNAHT-SPANNBANK) APS KF 500 - APS KF 3000

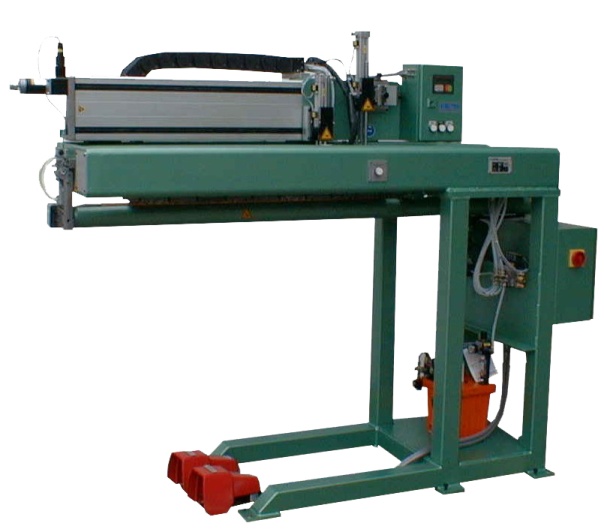

Längsnahtschweißmaschine APS KF 2000

Steigende Ansprüche an die Qualität der Schweißverbindung setzen zuverlässig und präzise arbeitende Maschinen voraus. Sei es im Bereich des Reaktorbaus, der Behälter- und Rohrfertigung oder Blechschlosserei, die Schweißprobleme lassen sich „von Hand“ oft nicht mehr lösen.

Qualität

Die APS Längsnahtschweißmaschine erfüllt alle Forderungen nach Röntgensicherheit, Nahtsauberkeit und Erhöhung der Schweißkapazität bei konstanter Qualität der Schweißverbindung.

Schweißprozess

Durch die spezielle Art der Klemmung unmittelbar am Schweißnahtrand und der damit verbundenen Wärmeableitung ist ein Schweißverzug nahezu ausgeschlossen. Eine Unterlage aus Kupfer oder Nirostahl dient als Badsicherung. Der Schweißbereich ist eingeformt. Der Schweißprozess wird so zum Gießprozess. Der völlige Luftabschluss garantiert absolute Porensicherheit.

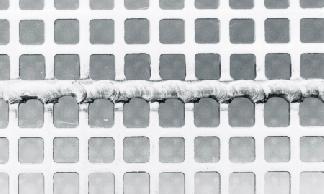

Schweißnaht 1 Schweißnaht 2 Schweißnaht 3

Wirtschaftlichkeit

Ein Heften der Werkstücke ist im allgemein nicht erforderlich. Selbst das Aneinanderschweißen hochwertiger Zuschnitt Reste zu wiederverwendbaren Blechtafeln wird rentabel. Alle APS Längsnahtschweißmaschinen zeichnen sich aus durch ausgereifte Technik und höchsten Bedienkomfort. Durch viele Baugrößen und sinnvolle Zusatzausrüstungen ist wirtschaftlicher Einsatz immer gegeben.

Bauform

Stabile, verwindungsfreie Stahlkonstruktion des Maschinenkörpers, wahlweise in Fuß Ausrüstung oder vorbereitet zur Fundamentierung.

- Die pneumatische und elektrische Steuerung sind im Maschinenkörper untergebracht
- Gute Zugänglichkeit von allen Seiten.
- Niedriger Spannrahmen, dadurch Beobachtung des Schweißvorgangs immer möglich.
- Spanndorn mit leicht auswechselbarer Cu- oder Nirostahlschiene.
- Sämtliche Versorgungsleitungen – elektrisch, pneumatisch, Gaszufuhr, Wasserkühlung- sind gegen jegliche Art
  mechanischer Beschädigung geschützt durch Metallmantel und Energieführungskette.

Spannen des Werkstückes

- Optimale Klemmung der Werkstücke durch eine Vielzahl von Spannzylinder
- Spanndruck je nach Werkstoffart und Blechdicke einstellbar bis 40000 N/m Spannlänge.
- Getrenntes Spannen der vorderen und hinteren Spannschienen durch stabile, bewegliche Fußtaster.
- Möglichkeit zum Segmentweise spannen
- Präzises Spannschloss mit pneumatisch betätigtem Schließkeil.

Anschläge

Fixierung der Nahtmitte und des Startpunktes durch pneumatisch betätigte und durch das Spannprogramm angesteuerte Anschläge

Fahrwerk

- Präzisionsfahrwerk mit Schrittmotorantrieb
- Schweißgeschwindigkeit stufenlos regelbar von 0,03 – 12 m/min
- Rücklauf im Eilgang (20 m/min)
- Brennerhalterung mit Kreuzsupport zur Feineinstellung

Steuerung

- SPS-Steuerung für den Gesamtablauf
- Kundenspezifische Parameterspeicherung
- Hochfrequenzfest und gegen Störeinflüsse geschützt
- Sämtliche Funktionen gegeneinander verriegelt – Bedienfehler sind dadurch
  ausgeschlossen
- Einrichtbetrieb: alle Funktionen einzeln schaltbar
- Automatikbetrieb: programmierter Funktionsablauf
- Stationäres Eingabe-Bedienfeld

Schweißstromanschluss

- Schnittstelle für Schweißstromquelle mit Not-Aus-Verkoppelung und
  Lichtbogenrückmeldung
- Ansteuerung der Schweißstromquelle mit Sollwertvorgabe

Schweißnahtlänge

Digitale Längenmesseinrichtung mit Eingabe der gewünschten Schweißnahtlänge am mitfahrenden Bedienfeld.

Kühlwassereinrichtung

- Zur indirekten Wärmeableitung (in Kanälen unter der Cu-Schiene eingelegte
  Kupferrohre).
- Mit Anschlussmöglichkeit an die hauseigene Wasserversorgung oder ein
  Kühlagregat.

Einsatzbereich

Längsnahtschweißmaschine APS KF 500

Im Bild:
- Längsnahtschweißmaschine
  APS KF 500

Brennerfahrwerk mit Kreuzsupport
Längsnahtschweißmaschine APS KF SPAR

Im Bild:
- Längsnahtschweißmaschine
  APS KF SPAR

     Blechsorten:

   Baustahl, Nirostahl, Aluminium

     Blechdicken:

   0,5 – 6 mm (Standardausführung andere Blechdicken sind jederzeit möglich)

     Schweißverfahren:

   WIG, MIG/MAG, Plasma, UP

     Min. Behälterdurchmesser:

   Spanndorndurchmesser + 10 mm

     Max. Behälterdurchmesser:

   bis max. 1800 mm am Spanndorn hängend (abhängig von der Arbeitshöhe)

     Arbeitshöhe:

   1100 mm oder nach Kundenwunsch

     Gesamthöhe:

   richtet sich nach der Arbeitshöhe und den Aufbauten

Längsnahtschweißmaschine APS KF 1800

Im Bild:
- Längsnahtschweißmaschine
  APS KF 1800

Längsnahtschweißmaschine APS KF 1000

Im Bild:
- Längsnahtschweißmaschine
  APS KF 1000
